Los medios
no guiados transportan ondas electromagnéticas sin usar un conductor
Físico. Este tipo de comunicación se
denomina COMUNICACIÓN INALAMBRICA.
Las señales se irán a través del
aire.
Las señales no guiadas pueden viajar del
origen al destino de formas diferentes:
En superficie, por el cielo y en
línea de visión.
Son aquellos que no confinan las señales mediante ningún tipo de cable; Estas señales se propagan libremente a través del medio, entre los mas importantes se encuentran el aire y el vacío.
Los medios no guiados o sin cable han tenido gran acogida al ser un buen medio de cubrir grandes distancias y hacia cualquier dirección, su mayor logro se dio desde la conquista espacial a través de los satélites y su tecnología no para de cambiar.

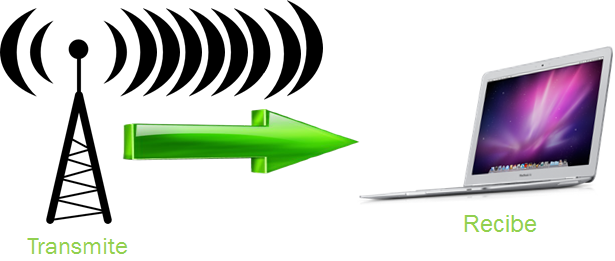

Cómo funciona
Tanto la transmisión como la recepción de información se lleva a cabo mediante antenas. A la hora de transmitir, la antena irradia energía electromagnética en el medio y en el momento de la recepción la antena capta las ondas electromagnéticas del medio que la rodea.
La configuración para las transmisiones no guiadas puede ser direccional y omnidireccional. no guiadas puede ser direccional y omnidireccional.
TRANSMISIÓN DIRECCIONAL
La energía emitida se concentra en un haz, para lo cual se requiere que la antena receptora y transmisora estén alineadas. Cuanto mayor sea la frecuencia de transmisión, es más factible confinar la energía en una dirección.
TRANSMISIÓN OMNIDIRECCIONAL
La antena transmisora emite en todas las direcciones espaciales y la receptora recibe igualmente en toda dirección.
MICROONDAS
Son un tipo de onda electromagnética situada en el intervalo del milímetro al metro y cuya propagación puede efectuarse por el interior de tubos metálicos.
ü Se usa el espacio aéreo como medio físico.
ü Consiste en una Antena tipo plato y circuitos que interconectan con la terminal del usuario.
ü La información es digital.
ü Se transmite en ondas de radio de corta longitud.
ü Dirección de múltiples canales a múltiples estaciones.
ü Pueden establecer enlaces punto a punto.
Características
ü Ancho de banda: entre 300 a 3.000 MHz
ü Algunos canales de banda superior, entre 3´5 GHz y 26 GHz.
ü Es usado como enlace entre una empresa y un centro que funcione como centro de conmutación del operador, o como un enlace entre redes LAN.
ü Para la comunicación de microondas terrestres se deben usar antenas parabólicas.
ü Estas deben estar alineadas o tener visión directa entre ellas.
ü Entre mayor sea la altura mayor el alcance.
q Perdidas de datos, interferencias.
q Sensible a las condiciones atmosféricas.

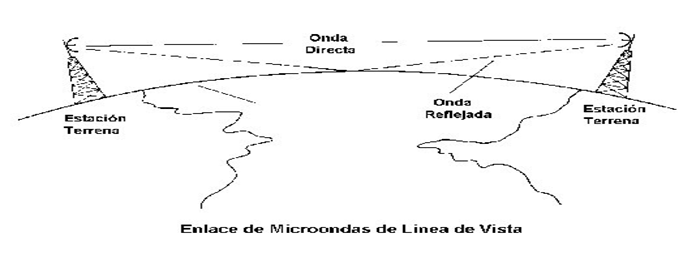

MICROONDAS TERRESTRES
Radioenlace que provee conectividad entre dossitios en línea. Se usa un equipo de radio con frecuencias de portadora por encima de 1 GHz.
La forma de onda emitida puede ser analógica (convencionalmente en FM) o digital.
Las principales aplicaciones de un sistema de microondas terrestre son:
* Telefonía básica (canales telefónicos)
* Telégrafo/Télex/Facsímile
* Telefonía Celular (entre troncales)
* Canales de Televisión.
* Video
* Datos
Componentes:
ü Una antena con una corta y flexible guía de onda.
ü Una unidad externa de RF (RadioFrecuencia).
ü Una unidad interna de RF.
Características:
o Frecuencia utilizadas entre los 12 GHz, 18 y 23 GHz.
o Conectan dos localidades entre 1 y 15 millas de distancia.
o El equipo de microondas que opera entre 2 y 6 GHz puede transmitir a distancias entre 20 y 30 millas.
A tener en cuenta:
ü El clima y el terreno son los mayores factores a considerar antes de instalar un sistema de microondas.
ü No se recomienda instalar sistemas en lugares donde no llueva mucho; en este caso deben usarse radios con frecuencias bajas.
ü La consideraciones en terreno incluyen la ausencia de montañas o grandes cuerpos de agua las cuales pueden ocasionar reflexiones de multi-trayectorias.
MICROONDAS POR SATÉLITE
¿Para qué se utilizan?
* Difusión de televisión.
* Transmisión telefónica a larga distancia.
* Redes privadas.
Su principal función es la de amplificar la señal, corregirla y retransmitirla a una o más antenas ubicadas en la tierra.
§ Retransmiten información.
§ Se usan como enlace entrereceptores terrestres (estaciones base).
§ El satélite funciona como un espejo sobre el cual la señal rebota.
§ Para mantener la alineación del satélite con los receptores y emisoresde la tierra, el satélite debe ser geoestacionario.
ONDAS DE RADIO VS MICROONDAS
⌂ Las ondas de radio omnidireccionales.
⌂ Las ondas de radio, al poder reflejarse en el mar u otros objetos, pueden aparecer múltiples señales "hermanas".
ü Las microondas son unidireccionales.
ü Las microondas son más sensibles a la atenuación producida por la lluvia.
Bluetooth
• Se utiliza principalmente en un gran número de productos comoteléfonos, impresoras, módems yauriculares.
• Su uso es adecuado cuando puede haber dos o más dispositivos en un área reducida sin grandes necesidades de ancho de banda.
• Su uso más común está integrado en teléfonos y PDA bien sea pormedio de unos auriculares Bluetooth o en transferencia deficheros.
• Tiene la ventaja de simplificar el descubrimiento y configuración de los dispositivos, ya que éstos pueden indicar a otros los servicios que ofrecen, lo que redunda en la accesibilidad de los mismos sin un control explícito de direcciones de red, permisos y otros aspectos típicos de redes tradicionales.
• Rede inalámbrica de área personal (WPAN).
• Posibilita la transmisión de voz y datos entre dispositivos.
• Utiliza un enlace por radiofrecuencia en la bandas ISM de los 2,4 GHz.
ü Facilitar las comunicaciones entre equipos móviles y fijos.
ü Elimina cables y conectores.
ü Ofrece la posibilidad de crear pequeñas redes inalámbricas.
ü Facilitar la sincronización de datos entre equipos personales.
Los dispositivos Bluetooth se componen Fundamentalmente, de dos partes muy importantes:
1. Un dispositivo de radio encargado de transmitir y modular la señal.
2. Un controlador digital, compuesto por un procesador de señales digitales, una CPU y de los diferentes interfaces con el dispositivo anfitrión.
WI-FI
Es un sistema de envió de datos sobre redes de computadores que utilizan ondas de radio en lugar de cables, este sistema esta presente en:
• Ordenadores Personales
• Consolas de videojuegos
• Smartphone
• Reproductores de audio digital.
ü Estos dispositivos puedenconectarse a internet a través de un punto de acceso de red inalámbrica.
ü Dicho punto de acceso tiene un alcance de unos 20 metros (65 pies) en interiores y al aire libre una distancia mayor.
ü Pueden cubrir grandes áreas la superposición con múltiples puntos de acceso.
q Wi-Fi es similar a la red Ethernet tradicional y como tal el establecimiento de comunicación necesita una configuración previa.
q Utiliza el mismo espectro de frecuencia que Bluetooth con una potencia de salida mayor que lleva a conexiones más sólidas.
q A veces se denomina a Wi-Fi la “Ethernet sin cables”. Aunque esta descripción no es muyprecisa.
q Se adecua mejor para redes de propósito general: permite conexiones más rápidas, un rango de distancias mayor y mejores mecanismos deseguridad.
q Puede compararse la eficiencia de varios protocolos de transmisión inalámbrica, comoBluetooth y Wi-Fi, por medio de la capacidad espacial (bits por segundo y metro cuadrado).
Son aquellos que no confinan las señales mediante ningún tipo de cable; Estas señales se propagan libremente a través del medio, entre los mas importantes se encuentran el aire y el vacío.
Los medios no guiados o sin cable han tenido gran acogida al ser un buen medio de cubrir grandes distancias y hacia cualquier dirección, su mayor logro se dio desde la conquista espacial a través de los satélites y su tecnología no para de cambiar.
Cómo funciona
Tanto la transmisión como la recepción de información se lleva a cabo mediante antenas. A la hora de transmitir, la antena irradia energía electromagnética en el medio y en el momento de la recepción la antena capta las ondas electromagnéticas del medio que la rodea.
La configuración para las transmisiones no guiadas puede ser direccional y omnidireccional. no guiadas puede ser direccional y omnidireccional.
TRANSMISIÓN DIRECCIONAL
La energía emitida se concentra en un haz, para lo cual se requiere que la antena receptora y transmisora estén alineadas. Cuanto mayor sea la frecuencia de transmisión, es más factible confinar la energía en una dirección.
TRANSMISIÓN OMNIDIRECCIONAL
La antena transmisora emite en todas las direcciones espaciales y la receptora recibe igualmente en toda dirección.
MICROONDAS
Son un tipo de onda electromagnética situada en el intervalo del milímetro al metro y cuya propagación puede efectuarse por el interior de tubos metálicos.
ü Se usa el espacio aéreo como medio físico.
ü Consiste en una Antena tipo plato y circuitos que interconectan con la terminal del usuario.
ü La información es digital.
ü Se transmite en ondas de radio de corta longitud.
ü Dirección de múltiples canales a múltiples estaciones.
ü Pueden establecer enlaces punto a punto.
Características
ü Ancho de banda: entre 300 a 3.000 MHz
ü Algunos canales de banda superior, entre 3´5 GHz y 26 GHz.
ü Es usado como enlace entre una empresa y un centro que funcione como centro de conmutación del operador, o como un enlace entre redes LAN.
ü Para la comunicación de microondas terrestres se deben usar antenas parabólicas.
ü Estas deben estar alineadas o tener visión directa entre ellas.
ü Entre mayor sea la altura mayor el alcance.
q Perdidas de datos, interferencias.
q Sensible a las condiciones atmosféricas.
MICROONDAS TERRESTRES
Radioenlace que provee conectividad entre dossitios en línea. Se usa un equipo de radio con frecuencias de portadora por encima de 1 GHz.
La forma de onda emitida puede ser analógica (convencionalmente en FM) o digital.
Las principales aplicaciones de un sistema de microondas terrestre son:
* Telefonía básica (canales telefónicos)
* Telégrafo/Télex/Facsímile
* Telefonía Celular (entre troncales)
* Canales de Televisión.
* Video
* Datos
Componentes:
ü Una antena con una corta y flexible guía de onda.
ü Una unidad externa de RF (RadioFrecuencia).
ü Una unidad interna de RF.
Características:
o Frecuencia utilizadas entre los 12 GHz, 18 y 23 GHz.
o Conectan dos localidades entre 1 y 15 millas de distancia.
o El equipo de microondas que opera entre 2 y 6 GHz puede transmitir a distancias entre 20 y 30 millas.
A tener en cuenta:
ü El clima y el terreno son los mayores factores a considerar antes de instalar un sistema de microondas.
ü No se recomienda instalar sistemas en lugares donde no llueva mucho; en este caso deben usarse radios con frecuencias bajas.
ü La consideraciones en terreno incluyen la ausencia de montañas o grandes cuerpos de agua las cuales pueden ocasionar reflexiones de multi-trayectorias.
MICROONDAS POR SATÉLITE
¿Para qué se utilizan?
* Difusión de televisión.
* Transmisión telefónica a larga distancia.
* Redes privadas.
Su principal función es la de amplificar la señal, corregirla y retransmitirla a una o más antenas ubicadas en la tierra.
§ Retransmiten información.
§ Se usan como enlace entrereceptores terrestres (estaciones base).
§ El satélite funciona como un espejo sobre el cual la señal rebota.
§ Para mantener la alineación del satélite con los receptores y emisoresde la tierra, el satélite debe ser geoestacionario.
ONDAS DE RADIO VS MICROONDAS
⌂ Las ondas de radio omnidireccionales.
⌂ Las ondas de radio, al poder reflejarse en el mar u otros objetos, pueden aparecer múltiples señales "hermanas".
ü Las microondas son unidireccionales.
ü Las microondas son más sensibles a la atenuación producida por la lluvia.
Bluetooth
• Se utiliza principalmente en un gran número de productos comoteléfonos, impresoras, módems yauriculares.
• Su uso es adecuado cuando puede haber dos o más dispositivos en un área reducida sin grandes necesidades de ancho de banda.
• Su uso más común está integrado en teléfonos y PDA bien sea pormedio de unos auriculares Bluetooth o en transferencia deficheros.
• Tiene la ventaja de simplificar el descubrimiento y configuración de los dispositivos, ya que éstos pueden indicar a otros los servicios que ofrecen, lo que redunda en la accesibilidad de los mismos sin un control explícito de direcciones de red, permisos y otros aspectos típicos de redes tradicionales.
• Rede inalámbrica de área personal (WPAN).
• Posibilita la transmisión de voz y datos entre dispositivos.
• Utiliza un enlace por radiofrecuencia en la bandas ISM de los 2,4 GHz.
ü Facilitar las comunicaciones entre equipos móviles y fijos.
ü Elimina cables y conectores.
ü Ofrece la posibilidad de crear pequeñas redes inalámbricas.
ü Facilitar la sincronización de datos entre equipos personales.
Los dispositivos Bluetooth se componen Fundamentalmente, de dos partes muy importantes:
1. Un dispositivo de radio encargado de transmitir y modular la señal.
2. Un controlador digital, compuesto por un procesador de señales digitales, una CPU y de los diferentes interfaces con el dispositivo anfitrión.
WI-FI
Es un sistema de envió de datos sobre redes de computadores que utilizan ondas de radio en lugar de cables, este sistema esta presente en:
• Ordenadores Personales
• Consolas de videojuegos
• Smartphone
• Reproductores de audio digital.
ü Estos dispositivos puedenconectarse a internet a través de un punto de acceso de red inalámbrica.
ü Dicho punto de acceso tiene un alcance de unos 20 metros (65 pies) en interiores y al aire libre una distancia mayor.
ü Pueden cubrir grandes áreas la superposición con múltiples puntos de acceso.
q Wi-Fi es similar a la red Ethernet tradicional y como tal el establecimiento de comunicación necesita una configuración previa.
q Utiliza el mismo espectro de frecuencia que Bluetooth con una potencia de salida mayor que lleva a conexiones más sólidas.
q A veces se denomina a Wi-Fi la “Ethernet sin cables”. Aunque esta descripción no es muyprecisa.
q Se adecua mejor para redes de propósito general: permite conexiones más rápidas, un rango de distancias mayor y mejores mecanismos deseguridad.
q Puede compararse la eficiencia de varios protocolos de transmisión inalámbrica, comoBluetooth y Wi-Fi, por medio de la capacidad espacial (bits por segundo y metro cuadrado).
